内进流网板细格栅


>产品介绍

在城市污水处理中一定会用到内进流格栅,是主要作为一种初始的固液分离机械,其特点是采用机械清理机构,机构紧凑,只要采用不同的耙齿,就可将不同的污水进行固液分离。内进流格栅适用于毛纺厂、制革厂、印染厂、造纸厂及生活污水处理厂(站),对污水进行预处理,起到保护后级污水处理设备的安全运行的作用。


>产品特点

1、去除率高,可有效去除毛发等纤维状物;

2、反冲洗水将截留在网板上的污物清除彻底,不会落入滤后水,避免二次污染;

3、网板采用非金属注塑件,耐磨损、耐腐蚀;

4、水下不设传动部件,无需维护,更便于检修及维护;

5、易磨损件完全标准化,更换方便,操作简单;

6、运转平稳,震动轻,噪音小。


>适用范围

    1、给水水厂取水点的进水口处


  2、电厂冷却水进水口处。


  3、原毛洗毛回洗的筛分。


  4、市政管渠道的杂物筛分。


  5、城市及小区污水处理的预先筛分。


  6、织印染废水、化工废水、屠宰废水、皮毛制革废水、造纸废水处理的前级筛分以防堵塞水泵。


  7、酿酒、榨糖、豆类食品加工厂的废渣分离。


  8、可以作为水果、水产、粮食加工工艺中水洗或是渣物分离设备。


>结构原理

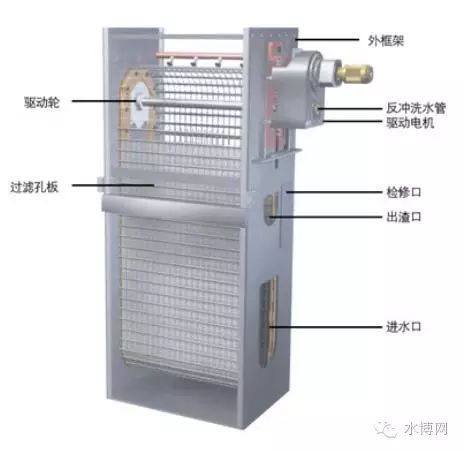

1,CF自进流网板细格栅自机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分组成。

2,减速电机驱动链轮转动,链轮带动网板连续回转;污水从进水口进入格栅,经网板过滤,滤后水流向网板外侧,污物被截留在同板内表面,随着网板连续回转带至顶部;反冲洗系统冲洗洗板外侧,在冲洗水作用下污物被冲洗到收渣槽,并随着冲洗水一起流出排污口。


一,机架部分

1,主体材料选用的是304不锈钢材质。

2,驱动链轮采用PA1010,具有优良的耐磨性和自润滑性,有较好的刚性、力学强度和介质稳定性,其耐酸碱、耐油性及耐寒性都非常好,保证了在污水环境中的使用。

3,导轨采用高分子聚乙烯材驱动系统料,有很好的耐磨性和自润滑性。


二,网板系统

1,回转轮内套为尼龙注塑件,外套为提高耐磨性,采用挂胶处理.自于胶层具有很好的弹性.大大延长了其使用寿命,同时保护了导轨表面。

2,链扳为聚乙烯注塑件,结构设计独特,在网板回转过程中能很好的实现与导轨端面的密封,防止污物进入导轨造成滤后水污染和导轨磨损。

3,网板是整个网板格栅的核心部件,采用非金属注塑件,减少了整机的重量,同时模块化设计有利于网板系统的安装与检修。


>技术参数

1、网板宽度(mm):900-3000

2、孔径(mm):2-6

3、功率(KW):1.5-4.0

4、适用池深(m):2-15

5、适用池宽(m):≥1.5

6、冲洗水压(bar):≥3.0

7、捕捉率:80-90%

8、单台处理量(万吨/天):4-15
